혁신적인 강철 프레임 형태 시스템 시스템 기술 백서

—— Q235B 스틸 프레임을 기반으로 한 프레시션 캐스팅 솔루션

캐스트 내 콘크리트 구조의 획기적인 발전으로, 우리의 강철 프레임 복합 양식 시스템은 재료 역학 최적화 및 모듈 식 설계를 통해 전단 벽 및 구조 기둥에 대한 혁신적인 효율 개선을 달성합니다. 핵심 구성 요소에는 Q235B 저금산 구조 강철 프레임 (항복 강도 ≥235 MPa)과 다층 복합 패널이 포함되어 있으며 전통적인 방법에 비해 성능 메트릭이 크게 향상됩니다.

I. 시스템 구성 요소의 기술 분류

1. 로드 베어링 프레임 시스템

Q235B 롤링 스틸 프로파일로부터 제작 된 GB/T 700 표준을 준수하는 유한 요소 분석은 60 kN/m² 신선한 콘크리트 측면 압력 (JGJ 162-2008 요구 사항을 초과) 미만의 편향 ≤L/400을 확인합니다. 모듈 식 빠른 분류 조인트 설계는 설치 시간을 층당 2.8 노동 시간/m²로 줄입니다.

2. 복합 패널 기술

0.8mm 폴리 프로필렌 (PP) 필름으로 라미네이트 된 12mm 자작 나무 합판.

45 ° 크로스 곡물 방향은 탄성 계수를 11,000 MPa로 증가시킵니다

PP 필름 접촉각> 110 °는 제로 방출제 작동을 가능하게합니다 (GB 50204-2015 부록 D 당 검증)

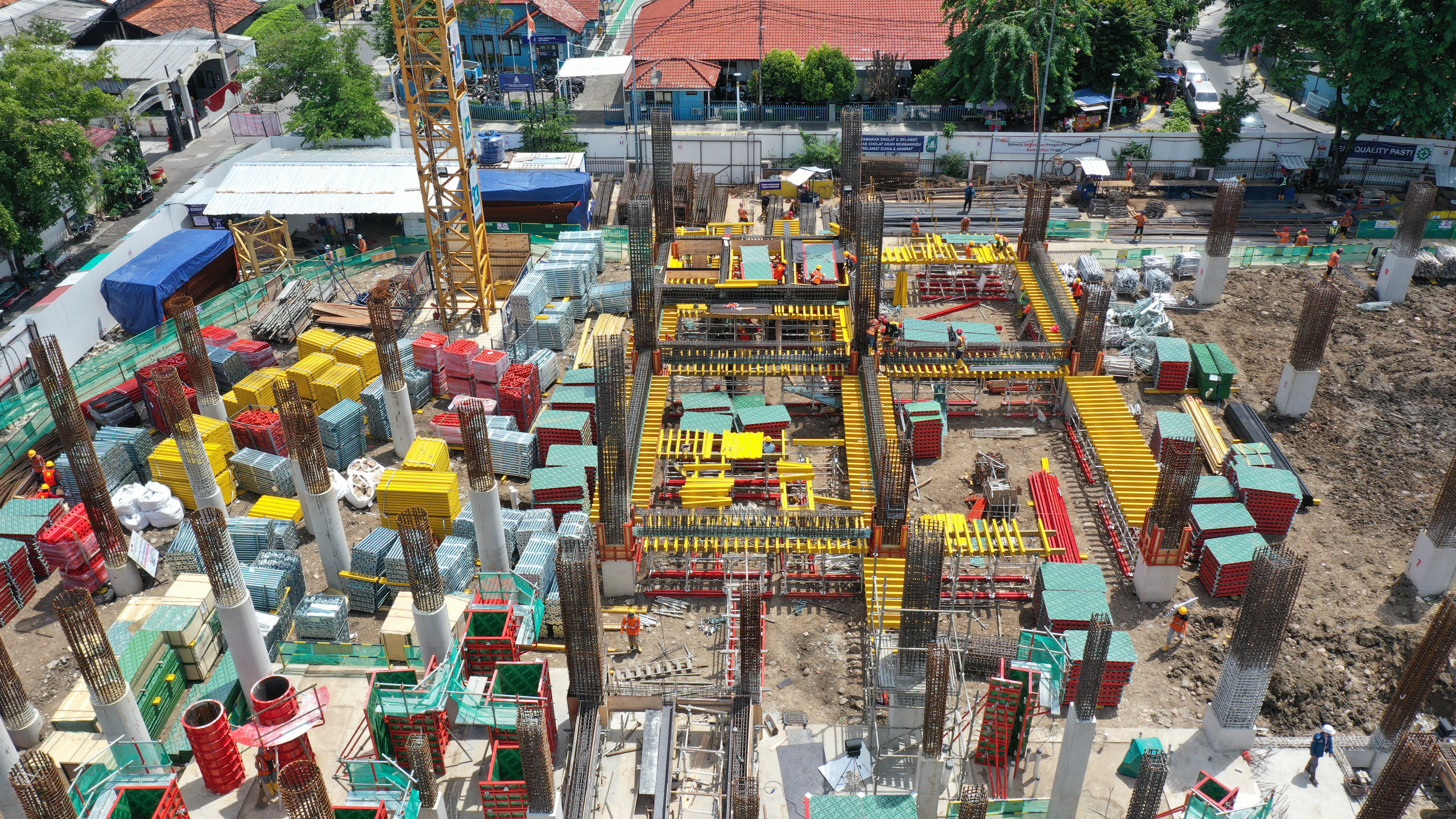

II. 엔지니어링 실무를 통한 경제 검증

Zhengzhou-Jinan High-Speed ​​Rail Bridge를 포함한 28 개의 프로젝트의 현장 데이터 :

수명주기 비용 : 500 사이클 후 94.7% 철강 강도 보유 (타사 보고서 CMT-2023-0765)

치수 제어 : 레이저-정렬 된 슬롯 시스템은 ± 1.2mm 단면 공차를 보장하여 콘크리트 폐기물을 19% 감소

노동 최적화 : 22.3 kg/m² 단위 무게는 수동 처리를 허용합니다.

III. 극한 조건에서 성능

1. 열 보정 설계

-20 ° C 작동 : 1.2mm/m 열 팽창 간격 (CECS 281 : 2010 콜드 형식 강철 사양)
50 ° C 환경 : PP 필름 Vicat 연화점> 150 ° C 연속 작동 안정성을 보장합니다.

2. 복잡한 형상 적응

조정 가능한 에지 모듈 (300-1200mm 너비) RADII ≥800mm에 대한 정확한 곡률 형성을 가능하게합니다 (18xG101-3 세부 표준 참조)

IV. 프로젝트 성능 지표

프로젝트 유형	애플리케이션	효율성 이득	비용 절감 속도
초 고층 핵심	800mm 전단 벽	41%	23%
바다 교차 부두	φ2200mm 열	38%	27%
데이터 센터 벽	불규칙한 모서리	33%	19%

V. 인증 및 품질 보증

GB50204 공정한 얼굴 콘크리트 표준을 준수합니다 (표면 평탄도 ≤2mm/2m)

ISO 9227 당 1200 시간의 소금 스프레이 테스트를 통과합니다 (CNA 공인)

BIM 구성 요소 라이브러리 Autodesk Revit 2024+와 호환됩니다

강철 프레임 형태 공사 구성 방법론 (코드 : GF-2023-019) 또는 맞춤형 솔루션 에 액세스하려면 기술 서비스 센터에 문의하십시오.
프로젝트 의사 결정을 최적화하기 위해 수명주기 비용 모델링 보고서를 제공합니다.
